一、减水剂的核心地位与作用机制

在混凝土工程技术中，减水剂被誉为提升混凝土性能的"神奇药水"。其核心价值体现在：

1）性能优化：在不改变混凝土强度与坍落度的前提下，实现水泥用量减少10%-15%、用水量降低15%-20%的双重效果

2）成本效益：直接降低材料成本，同时提升混凝土28天强度达20%-30%

3）技术普及现状：据行业调查显示，约80%的工程技术人员对其作用机理认识不足

4）作用原理：

1.减水剂通过阴离子表面活性剂特性，发挥"分散艺术家"的功能：

2.吸附于水泥颗粒表面形成双电层

3.产生静电斥力打破颗粒团聚

4.实现水泥颗粒的均匀分散

5.释放被包裹的游离水，提升流动性30%-50%

二、减水剂的多维分类体系

普通减水剂：减水率8%-12%，适用于C30以下混凝土；

高效减水剂：减水率15%-25%，满足泵送施工需求；

高性能减水剂：减水率≥30%，用于超高层建筑；

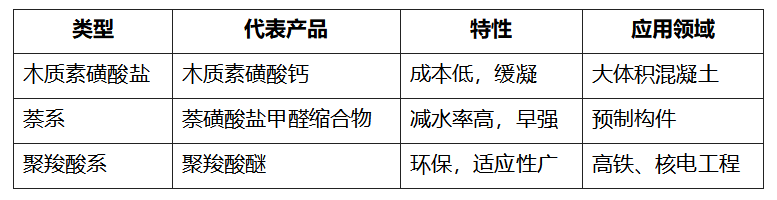

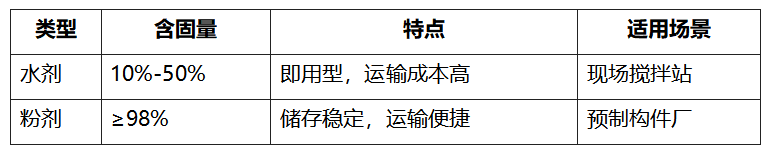

1)、经济性提升：每方混凝土节省水泥30-50kg，降低材料成本15%-20%；

2)、强度增强：水胶比降低0.05-0.10，28天强度提升20%-30%；

3)、施工优化：

1.坍落度保持时间延长2-3小时

2.泵送压力降低30%-40%

3.模板填充效率提升50%

4)、耐久性改善：

抗渗等级提高2个等级

碳化深度降低40%-60%

氯离子扩散系数降低30%-50%

5)、裂缝控制：收缩率降低20%-30%，28天收缩值＜0.03%

四、特殊水泥的适配解决方案

1）. 高碱水泥（碱含量≥0.6%）

问题表现：流动性快速损失，1小时坍落度经时损失＞50mm

解决方案：

采用高硫酸盐型减水剂（SO₃含量≥15%）

配合缓凝组分（葡萄糖酸钠掺量0.03%-0.05%）

控制初凝时间在6-8小时

2）. 低碱缺硫水泥（碱含量＜0.4%）

问题本质：可溶性碱不足导致减水剂分散效能下降

技术措施：

补充0.1%-0.2%的Na₂SO₄

采用低引气型减水剂（含气量＜2%）

优化粉煤灰掺量（控制在20%-30%）

3. 高混合材水泥（掺量＞30%）

性能影响：

粉煤灰需水量比＞105%时，流动性下降20%-30%

矿渣活性指数＜75%时，强度发展延缓

改良方案：

增加减水剂掺量10%-15%

添加0.01%-0.02%的引气剂改善和易性

采用复合激发剂（石膏+NaOH复合掺量0.5%-1.0%）

4）. 高C3A水泥（C3A含量＞8%）

作用机理：C3A对减水剂吸附量是C3S的2-3倍

控制要点：

选用高硫酸盐型减水剂（SO₃/C3A≥1.5）

调整石膏掺量至5%-7%

控制水化温升＜25℃（大体积混凝土）

结语

减水剂技术的革新正在推动混凝土工程向高性能化、绿色化方向发展。据中国混凝土协会预测，到2025年聚羧酸系减水剂市场占有率将突破85%，年复合增长率达12%。掌握减水剂与水泥的适配技术，已成为现代工程技术人员必备的核心能力。
