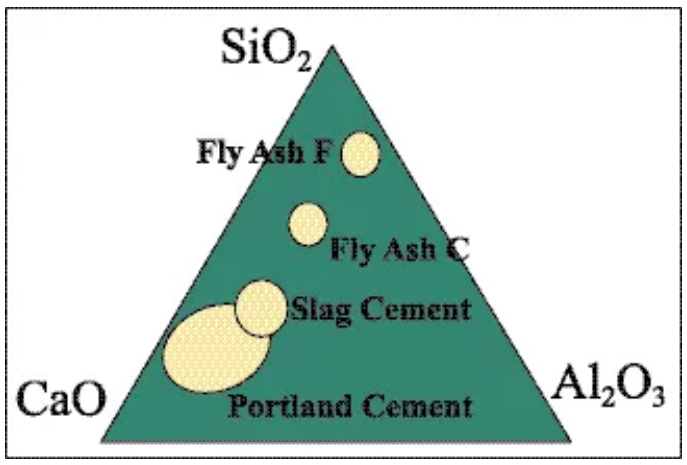

混凝土原材料中的哪些因素对外加剂适应性的影响较大呢?经过这些年的试验总结,主要归纳为以下因素: 1 水泥 ( 1 )水泥中的铝酸三钙含量较高的话,会使混凝土拌合物的经时坍损过大。应与水泥厂家协商,使其铝酸三钙含量控制在合理范围内。 ( 2 )水泥的标准稠度用水量过大时(大于 145g 水),就需要外加剂提高减水率才能满足混凝土拌合物的出机要求。 ( 3 )水泥的出厂温度过高时(大于 70 ℃ ),就会造成混凝土拌合物坍损过大,凝结较快。在暑期,应要求水泥厂家把水泥的出厂温度控制在 70 ℃ 以下。 2 粉煤灰 ( 1 )粉煤灰的细度越细,混凝土拌合物的流动性越好;反之,细度越粗,拌合物的流动...
据了解,最近全国各地天气好转,建材行业需求上升,加上多地环保限采以及局部错峰生产,水泥、砂石价格连续上涨,混凝土也由于受到传导涨价,建材行业涨价潮来袭!

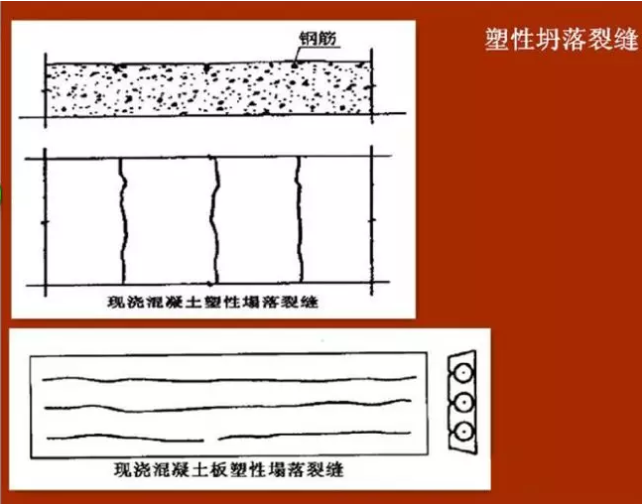

混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化,而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。 只有正确识别混凝土裂缝的产生原因,采取相应的措施,消除隐患,才能确保结构安全和正常使用。 1 塑性坍落裂缝 一般多在混凝土浇注过程或浇注成型后,在混凝土初凝前发生,由于混凝土拌合物中的骨料在自重作用下缓慢下沉,水向上浮,即所谓的泌水,若是素混凝土,混凝土内部下沉是均匀的,若是钢筋混凝土,则混凝土沿钢筋下方继续下沉,钢筋上面的混凝土被钢筋支顶,使混凝土沿钢筋表面产生顺筋裂缝。这种塑性塌落裂缝,对于大流动性混凝土或水灰比较大的混凝土尤为严重。 裂缝一般特征:混凝土沿钢筋...
