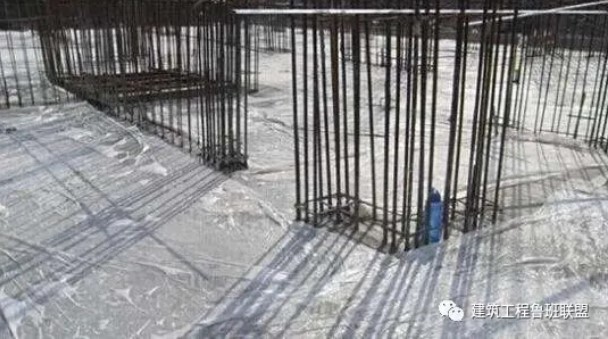

当原材料不能马上停止使用,混凝土又不能中断供应时怎么办?必须在与原材料商联系的同时,派专人控制搅拌用水量和现场混凝土硫化监控,防止工地自行加水。必要时控制水胶比不变,适当加大水泥用量,以增加混凝土流动性。一般每增加1cm塌落度,每1M3混凝土需要增加1.5%~2.5%的水泥浆体积。

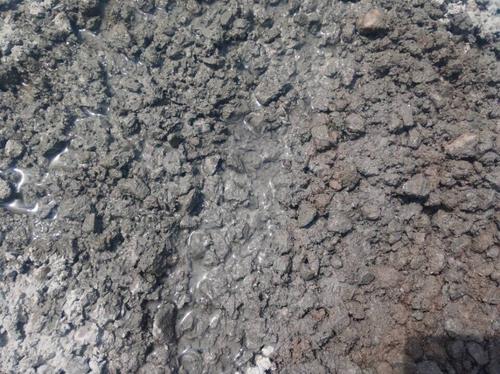

某工程浇筑后的混凝土大量冒出气泡,持续时间长。硬化后,混凝土表面形成空鼓,整体体积增大甚至开裂。搅拌站留置的试块也发生了体积膨胀现象,明显高出试模上沿。实测混凝土含气量达到10%,抗压强度降低了30%。
聚羧酸系高性能减水剂不同于萘系高效减水剂之处在于:一是分子结构的多样性和可调节性;二是把高效减水剂的优点进一步浓缩和提高,并且在生产过程中实现了绿色无污染。
