01自流平材料简介

国外自流平材料发展史

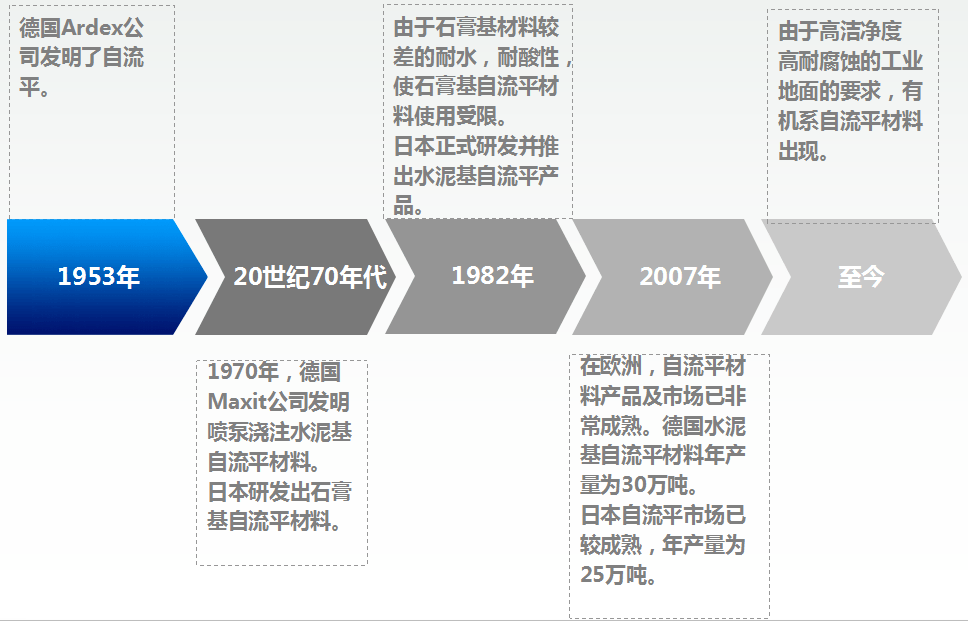

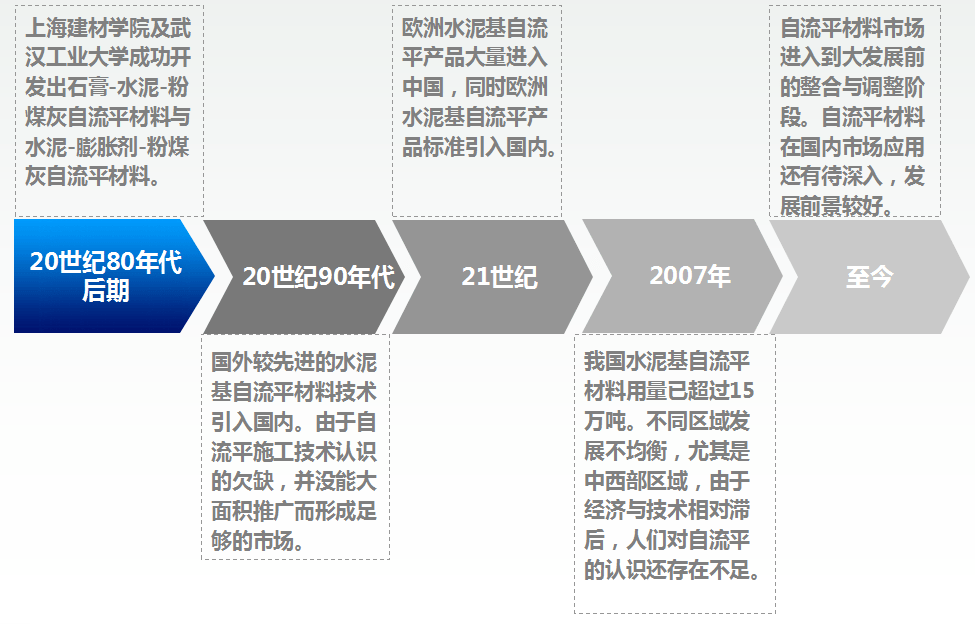

国内自流平材料发展史

      石膏材料 —— 优点
      1.来源丰富，价格低廉；
      无论是天然石膏还是工业副产石膏，我国均有着丰富的资源。
      2.凝结硬化快，早强高；
      一般来说，半水石膏加水后15min内基本水化，可形成高强度的硬化体。
      3.质轻、保温、隔热性好；
      石膏硬化体表观密度约为1150kg/m3,导热系数约为0.121~0.205W/(m·K)，可提高建筑物保温隔热性。
      4.膨胀收缩小；
      石膏微膨胀性可是硬化体表面光滑饱满，干燥时不开裂。
      5.良好的耐火性能；
      石膏属无机材料，具有不燃性。最终水化产物二水硫酸钙，当遇到火情时，可脱出结晶水吸热蒸发形成水蒸气膜，有效阻止或的蔓延。
      6.节能效应，循环利用；
      石膏中主要产品建筑石膏生产不需要高温煅烧。废弃的石膏建材，经破碎、筛选、在煅烧后又可作为生产石膏的原料。

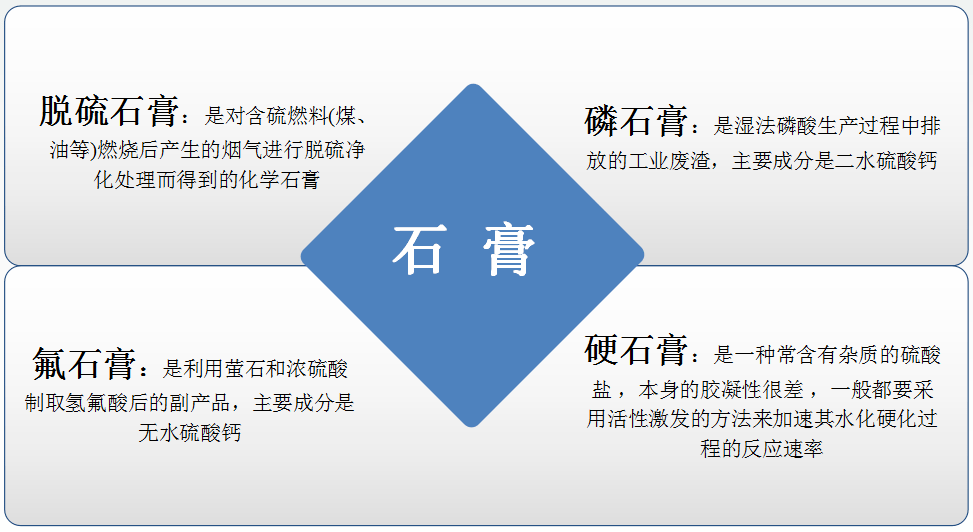

制备石膏基自流平材料的石膏种类

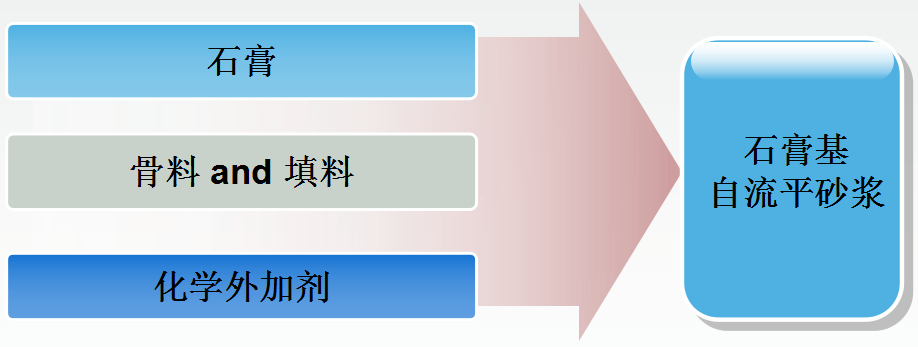

石膏基自流平砂浆材料组成

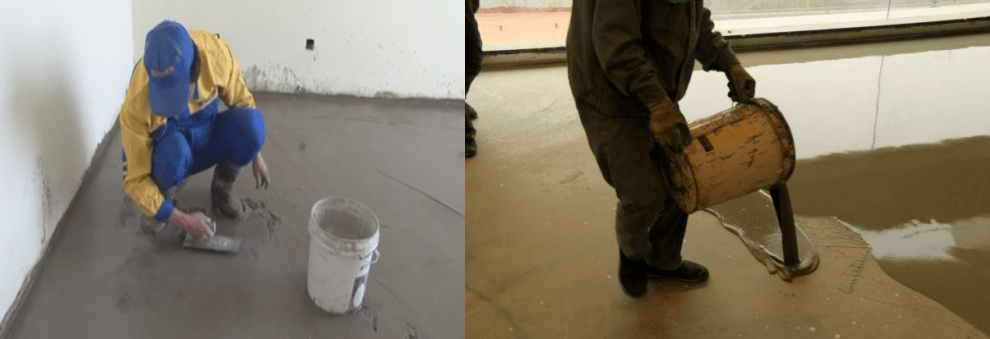

石膏基自流平砂浆（制备——施工——地坪成型）

      普通地坪材料与石膏基自流平砂浆的差异：

      普通地坪砂浆需人工抹平，耗时耗力，且材料浪费大，质量得不到保证。
      石膏基自流平砂浆无需人工抹平，能够自动流动成平整表面施工方便，效率高，质量好。

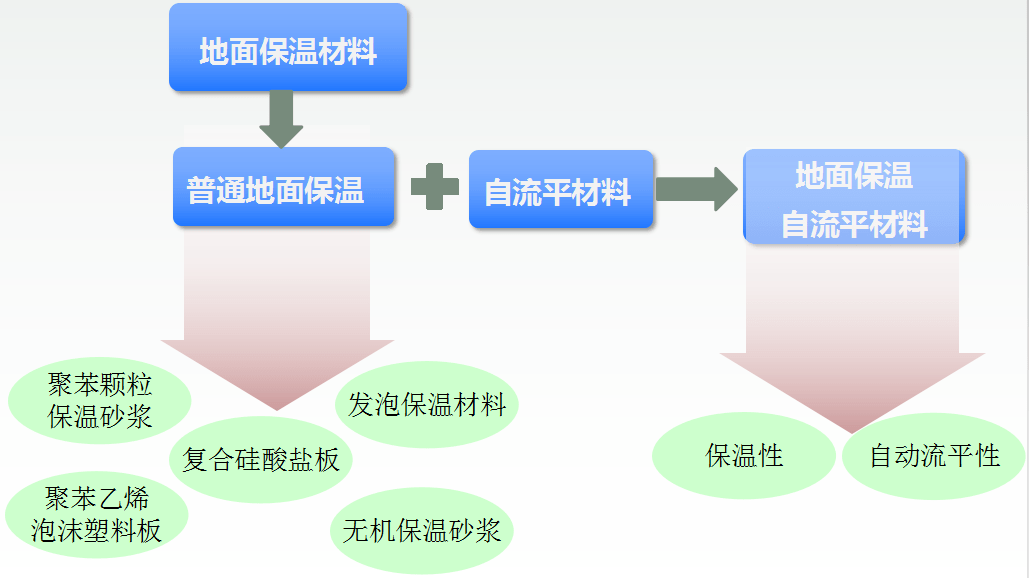

地面保温材料

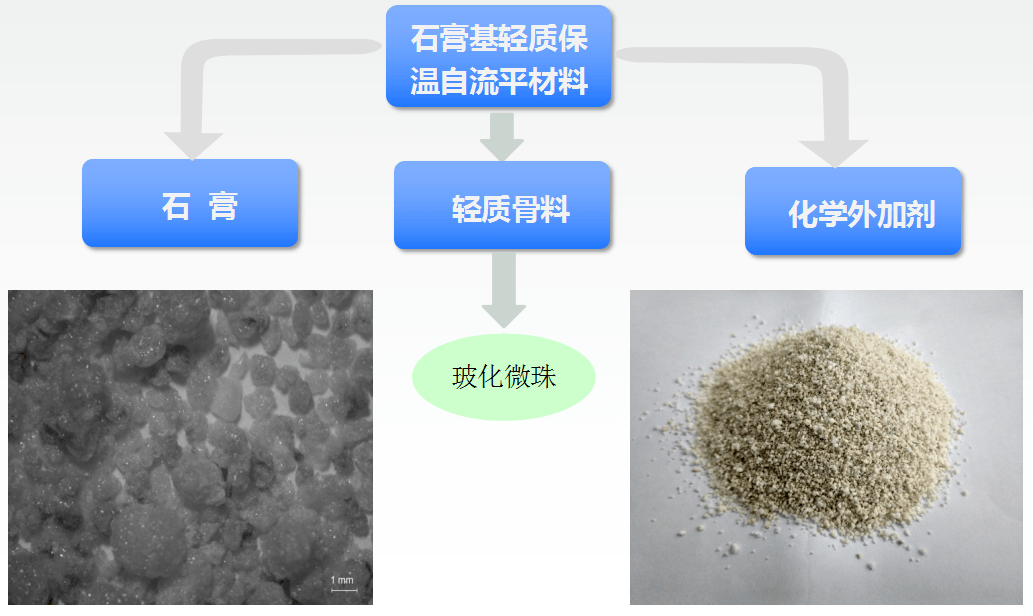

石膏基轻质保温自流平材料

      0 2实验方法

普通石膏基自流平砂浆实验流程

石膏基保温自流平材料实验流程

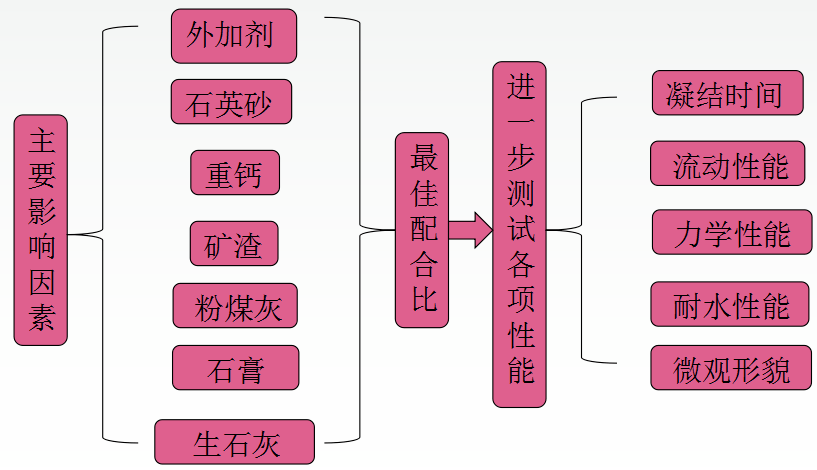

0 3石膏基自流平材料的制备与性能研究

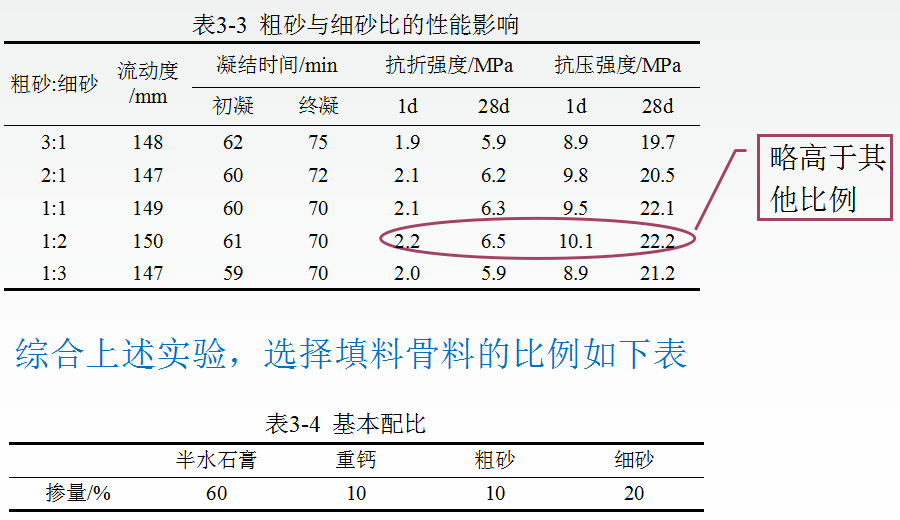

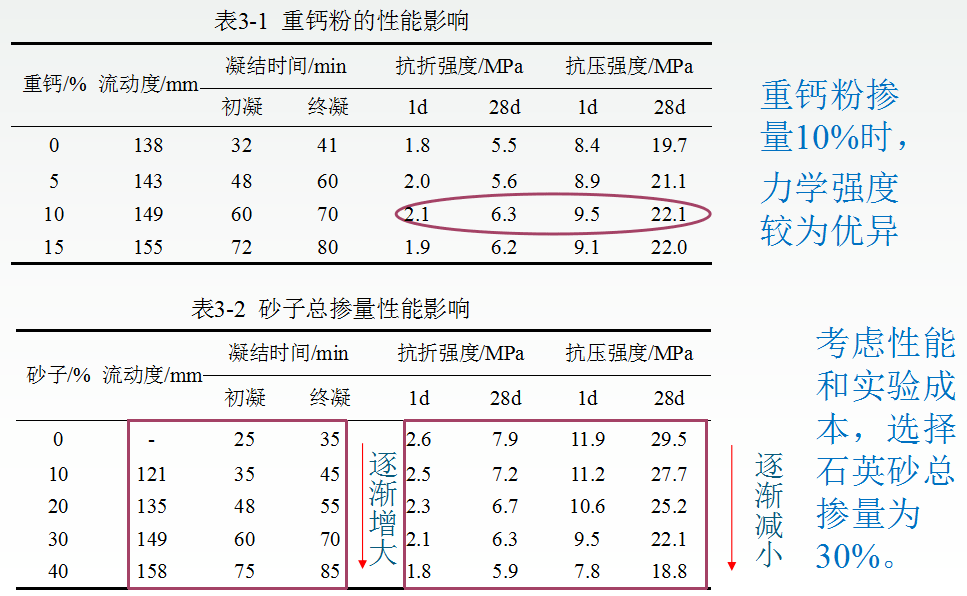

（1）填料及骨料影响

（2）填料及骨料影响

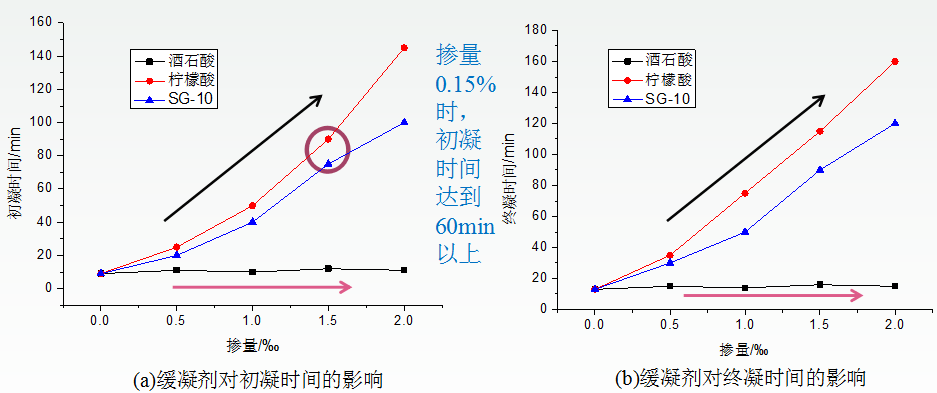

（3）缓凝剂对凝结时间影响

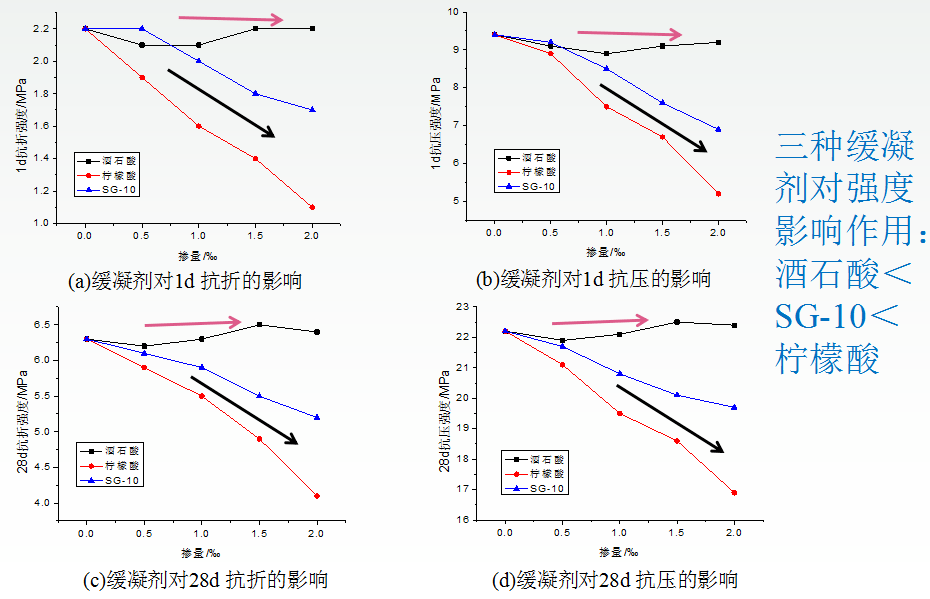

三种缓凝剂缓凝效果：柠檬酸＞SG-10＞酒石酸

（4）缓凝剂对力学强度影响

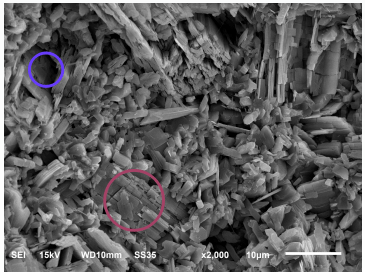

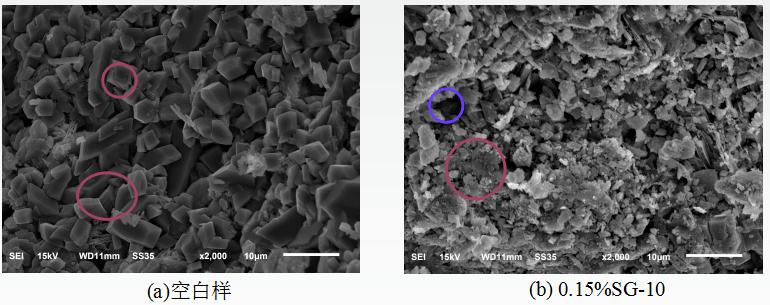

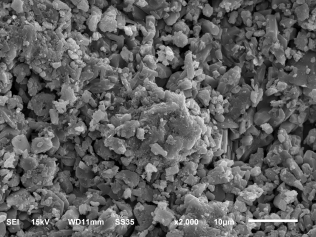

（5）缓凝剂对微观形貌影响

(c)0.15%柠檬酸

      由短柱状晶体出现了片状和板状晶体，且搭接紧密度下降，这是掺加缓凝剂后强度有所下降的原因。

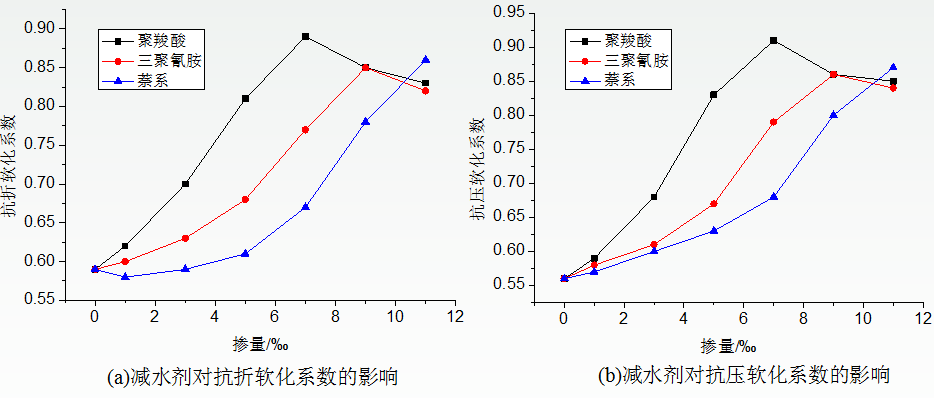

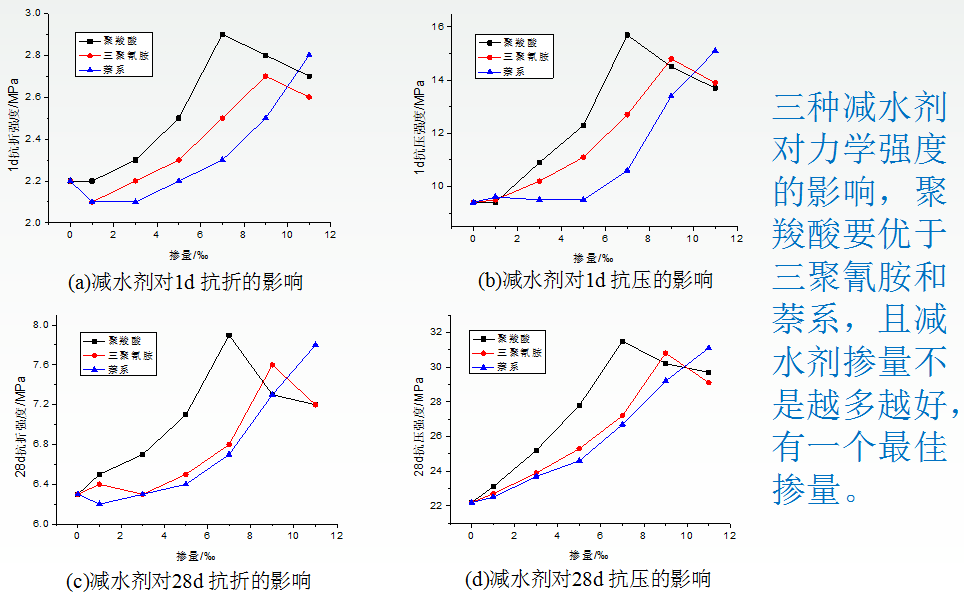

减水剂对软化系数影响

      软化系数的结果与力学强度趋势一致，根据力学强度和软化系数实验结果，选择聚羧酸减水剂，掺量为0.7%。

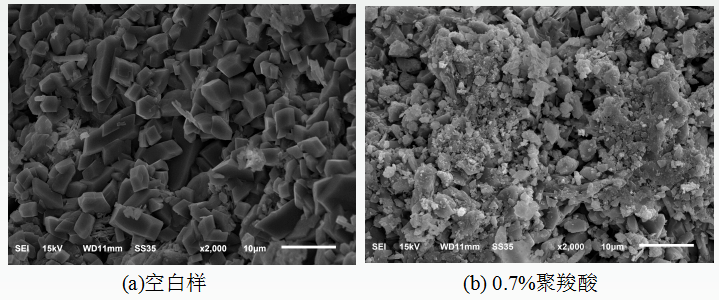

减水剂对微观形貌影响

(c) 1.1% FDN

      掺减水剂后，晶体长径比变小，且晶体间搭接变多。这是掺加减水剂后强度和耐水性能增强的原因。

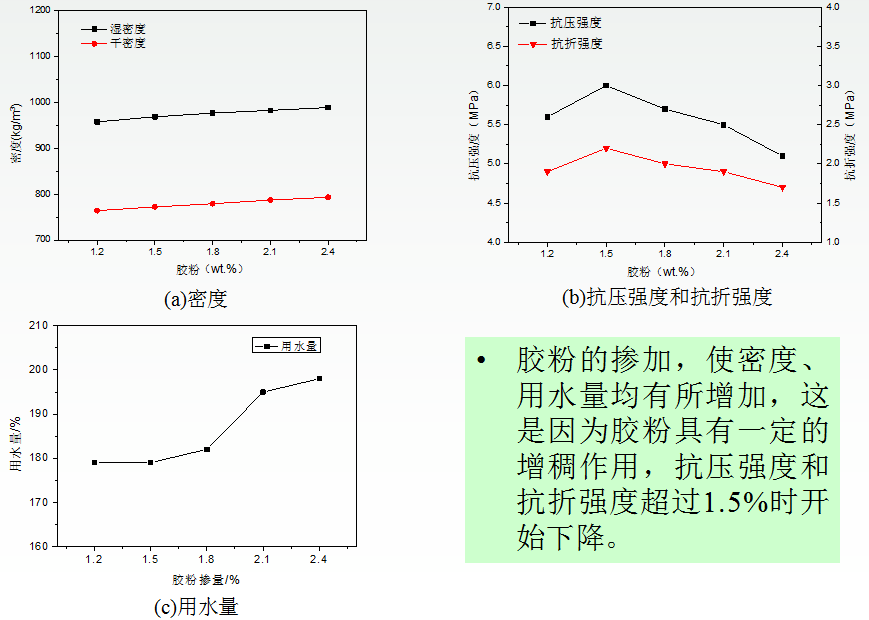

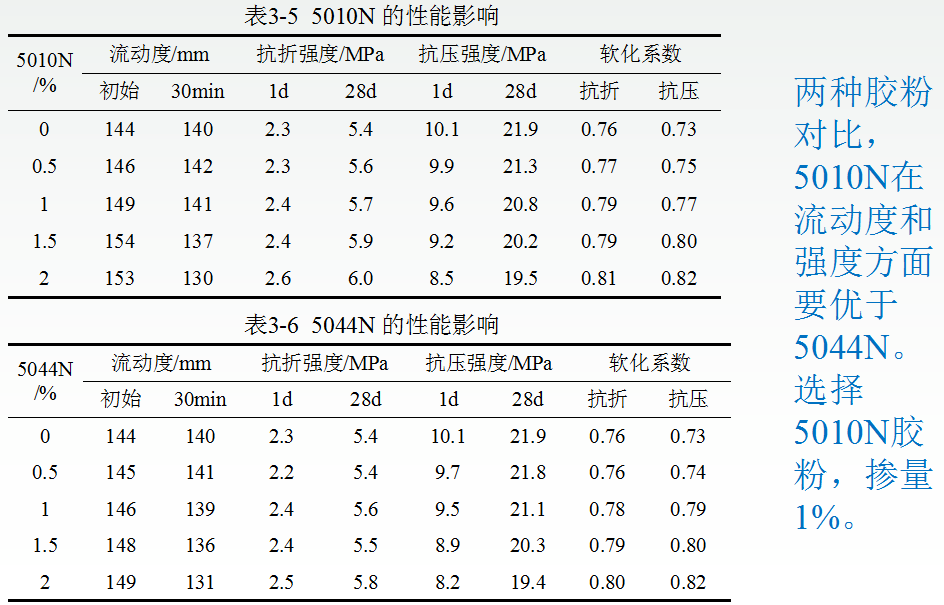

（1）胶粉影响

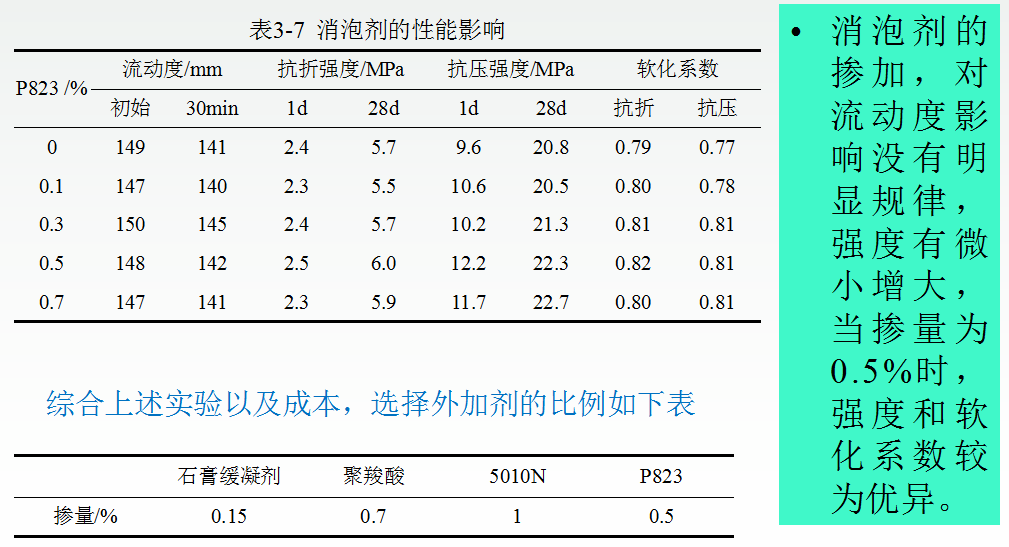

（2）消泡剂影响

      04 复合石膏自流平材料的制备与性能研究

（1）力学强度和软化系数

（2）微观分析

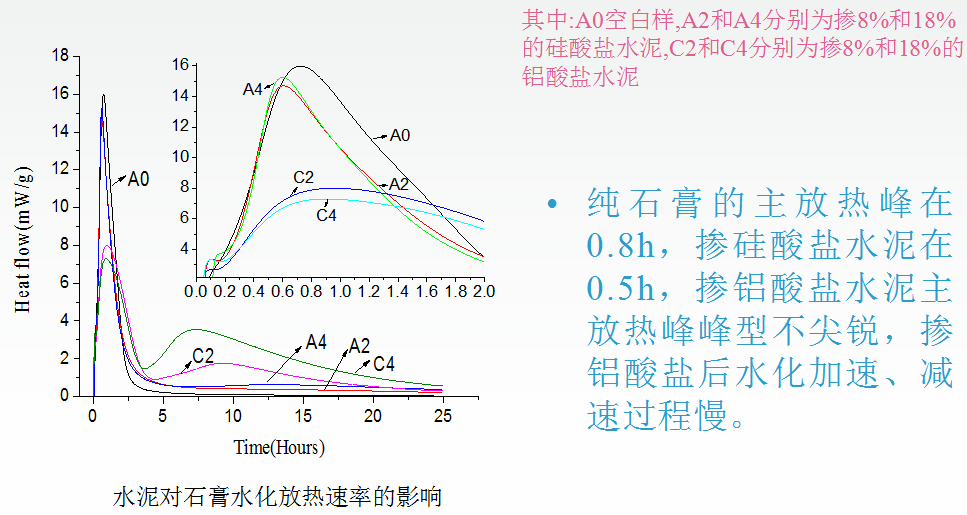

（3）水化热

（4）微观分析

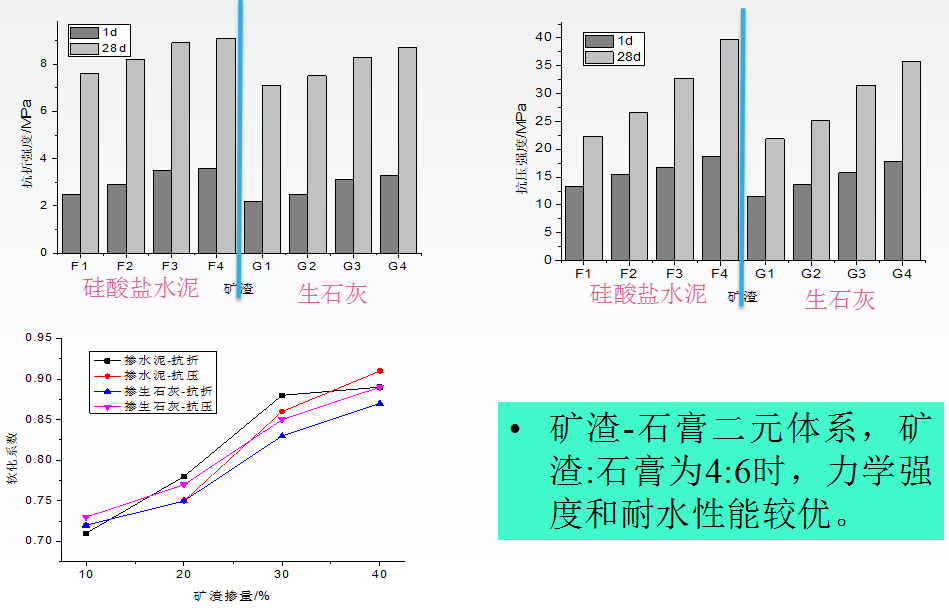

（5）矿渣影响

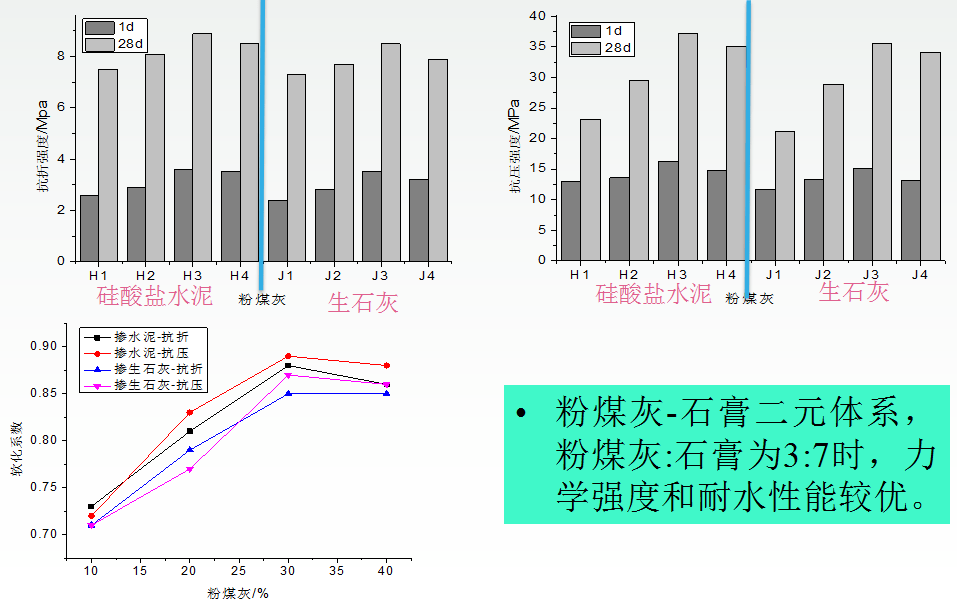

（6）粉煤灰影响

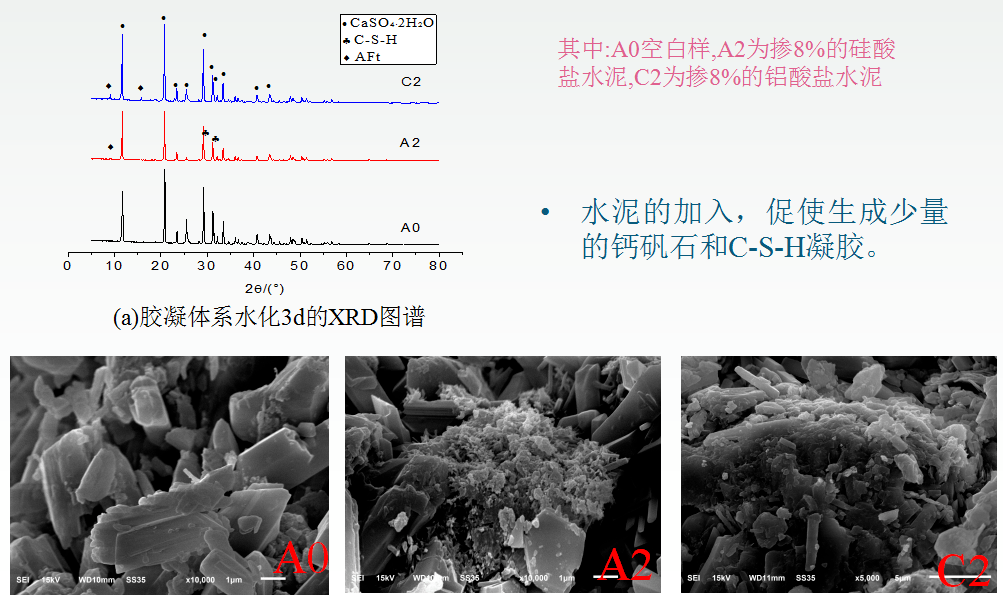

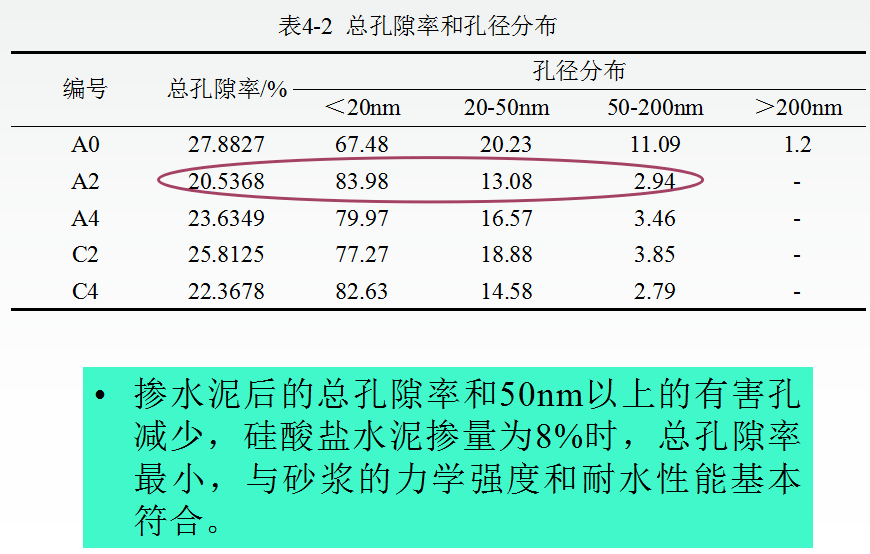

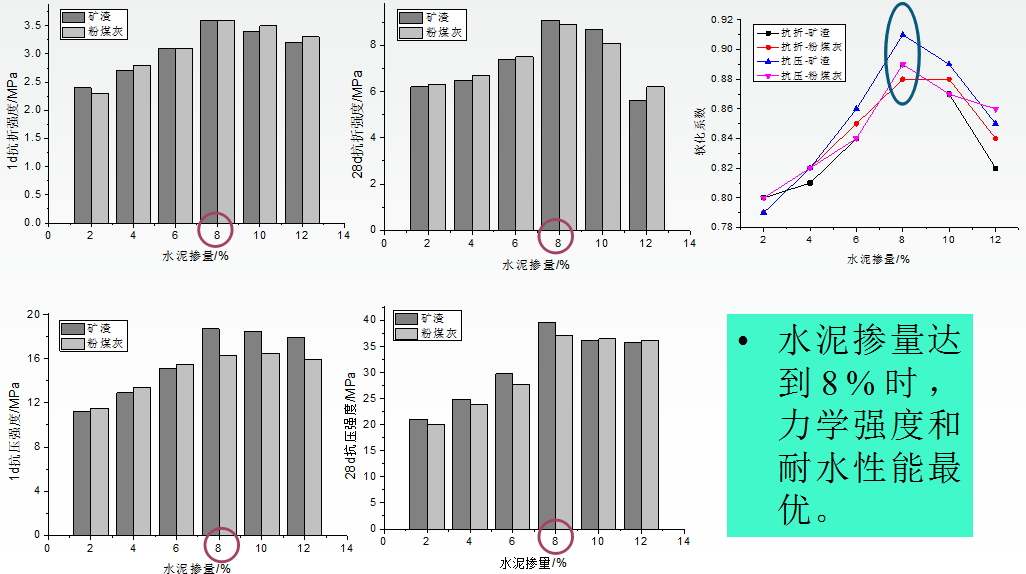

（7）水泥影响

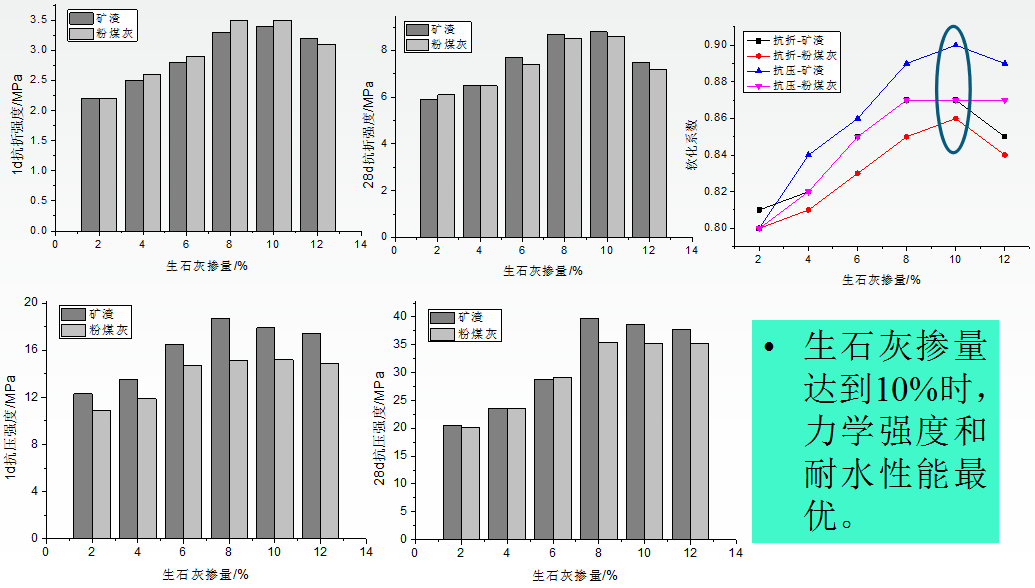

（8）生石灰影响

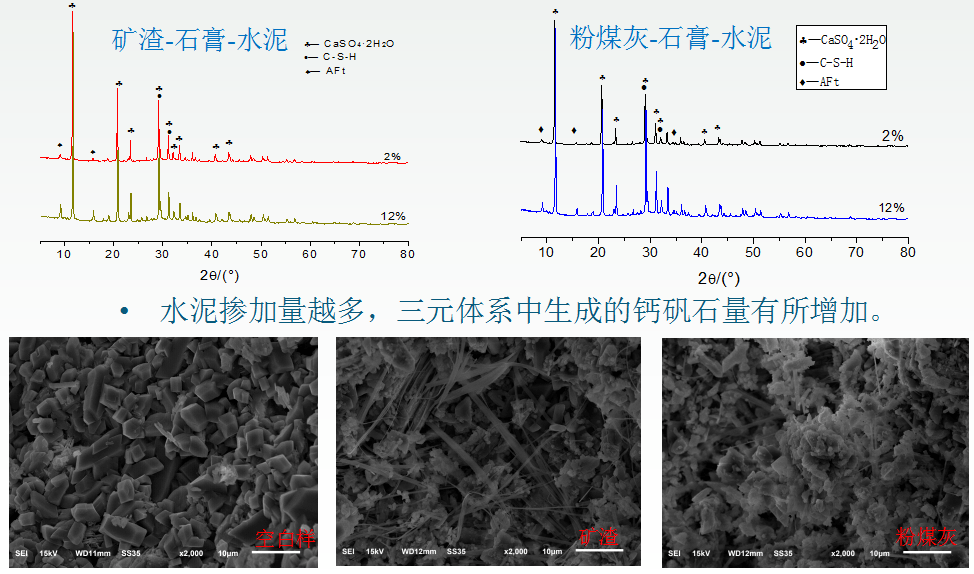

（9）微观分析

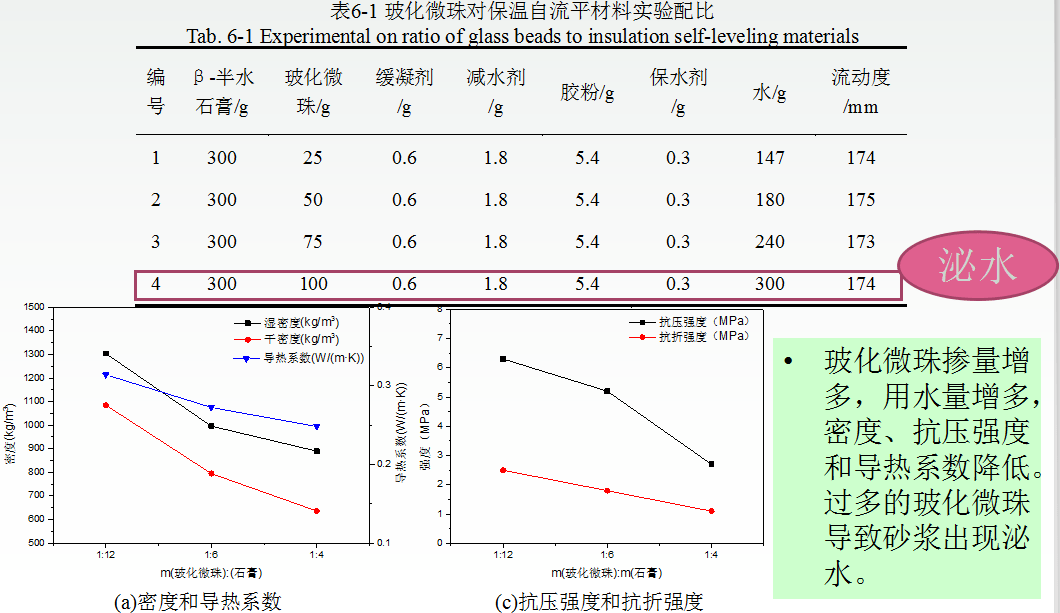

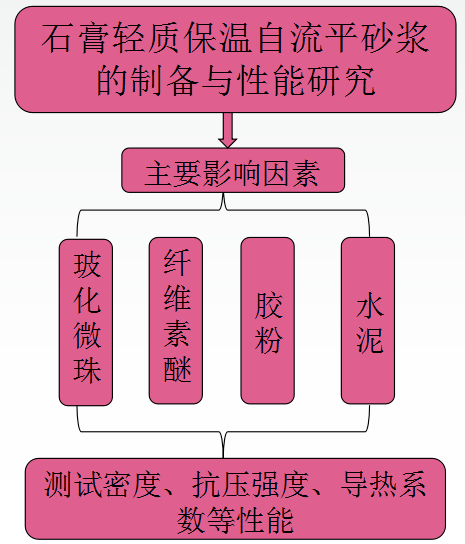

      0 5 石膏基保温自流平材料的制备与性能研究

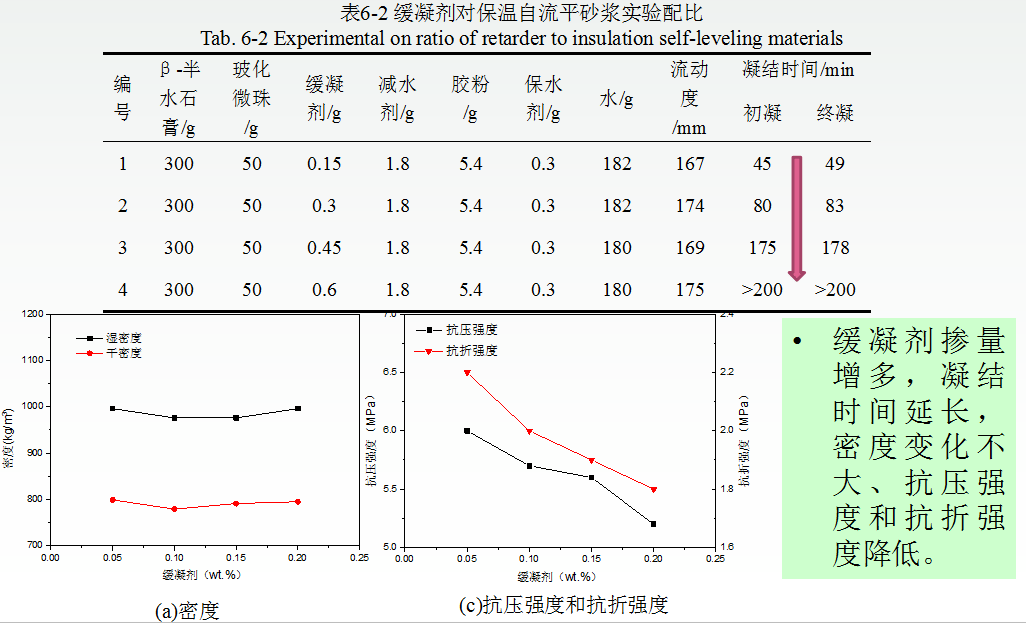

（1）缓凝剂影响

（2）可再分散乳胶粉影响

（3）纤维素醚影响

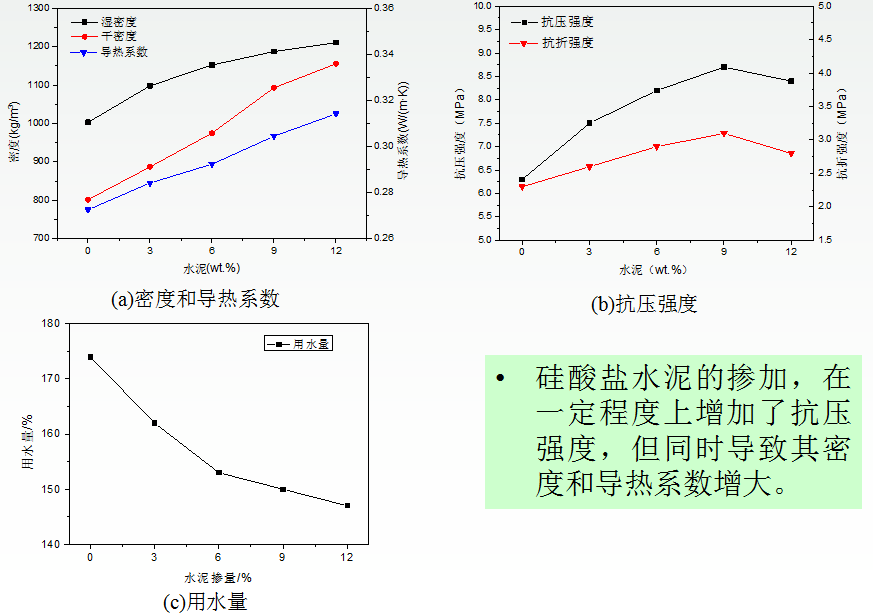

（4）硅酸盐水泥影响

      0 6 石膏基保温自流平砂浆性能

        石膏基自流平砂浆的最佳配比为：半水石膏:重钙:粗砂:细砂:石膏缓凝剂:聚羧酸减水剂:5010N胶粉:P823消泡剂:保水剂＝60:10:10:20:0.15:0.7:1:0.5:0.03。

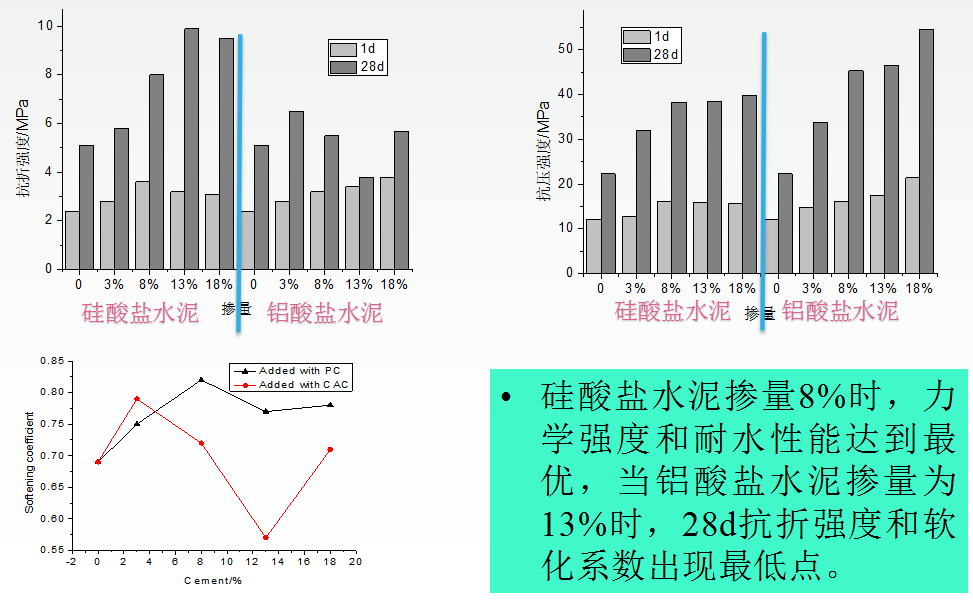

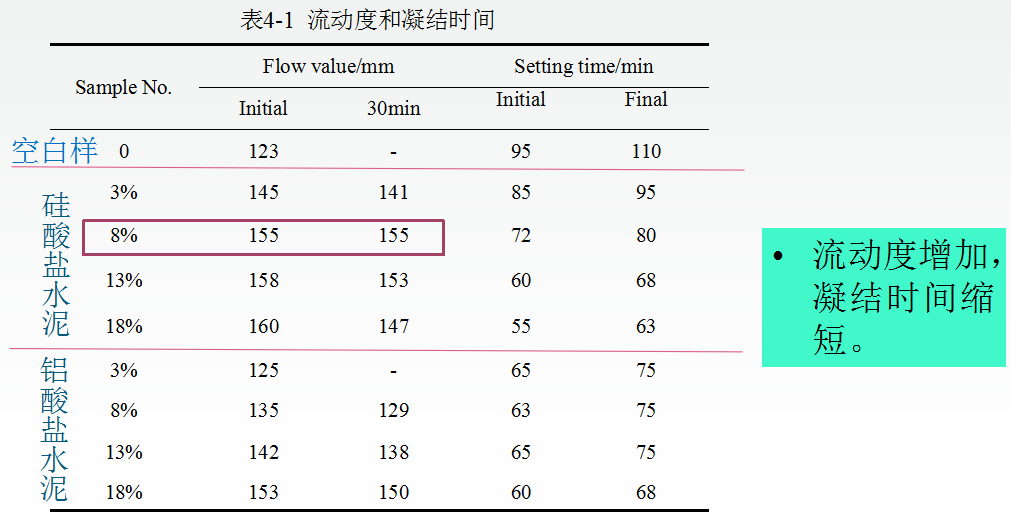

        在石膏基自流平材料中掺加硅酸盐水泥和铝酸盐水泥都会提高流动度和减少30min流动度经时损失，缩短凝结时间。当硅酸盐水泥掺量为8%时，力学性能和耐水性能达到最优。当铝酸盐水泥掺量达到13%时，28d抗折强度和耐水性能出现最低点。

        水泥掺量为8%，或者生石灰掺量为10%提供的碱性环境下，石膏与矿渣、粉煤灰质量比分别为6:4与7:3时，力学强度和耐水性能达到最佳。

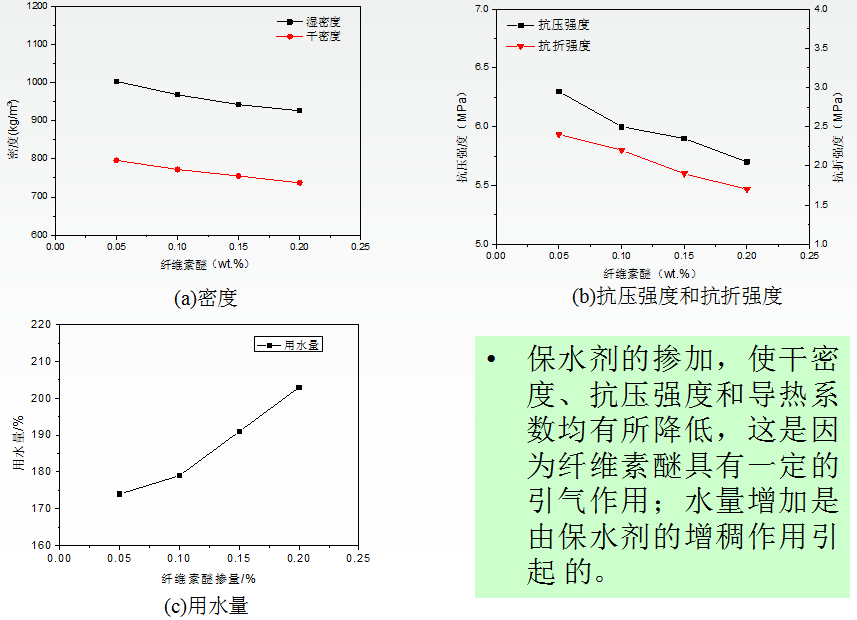

        玻化微珠掺量增多，用水量增多，密度、抗压强度和导热系数降低；缓凝剂掺量增多，凝结时间延长，密度变化不大、抗压强度和抗折强度降低；胶粉的掺加，使密度、用水量均有所增加，这是因为胶粉具有一定的增稠作用，抗压强度和抗折强度超过1.5%时开始下降；保水剂的掺加，使干密度、抗压强度和导热系数均有所降低，这是因为纤维素醚具有一定的引气作用；水量增加是由保水剂的增稠作用引起的；硅酸盐水泥掺加9%，在一定程度上增加了抗压强度，但同时导致导热系数增大。

      本文来源于：   南京工业大学  李东旭
